راز کنترل دما 5 درجه در کارگاه ذوب

در فرآیند ذوب شمشهای آلیاژ تیتانیوم ، دقت کنترل دما به طور مستقیم عملکرد و کیفیت مواد را تعیین می کند. نوسانات 5 درجه ± ممکن است کوچک به نظر برسد ، اما برای یک فلز بسیار واکنش پذیر مانند تیتانیوم ، می تواند به معنای تفاوت در ساختار دانه ، تغییر در محتوای ناخالصی و حتی قدرت و طول عمر محصول نهایی باشد. بنابراین ، چگونه می توانید اطمینان حاصل کنید که درجه حرارت در طی فرآیند ذوب همیشه در محدوده ایده آل است؟ امروز ، ما قصد داریم به فروشگاه ذوب شیرجه بزنیم تا نشان دهد که چگونه شرکت ها می توانند از طریق یک سیستم نظارت بر دما چند مرحله ای و ماتریس ترموکوپل به این کنترل دقیق دست یابند.

چرا درجه 5 پوند بسیار مهم است؟

پنجره دمای انتقال فاز باریک است

آلیاژهای تیتانیوم در طی ذوب شدن از فاز (ساختار شش ضلعی متراکم) به فاز (ساختار مکعب بدن محور) عبور می کنند و این انتقال معمولاً دارای محدوده دما تنها چند ده درجه سانتیگراد است. دمای بیش از حد ممکن است منجر به درشت دانه شود و بر خصوصیات مکانیکی تأثیر بگذارد. دمای بیش از حد پایین ممکن است منجر به عدم سیالیت ذوب شود و در نتیجه نقص ریخته گری شود.

نیازهای کنترل ناخالصی

تیتانیوم به راحتی با اکسیژن ، نیتروژن و سایر عناصر در دماهای بالا واکنش نشان می دهد تا ترکیبات شکننده تشکیل شود. کنترل دقیق دما می تواند زمان واکنش ذوب را با گاز قابل حمل و کوره کاهش دهد و از این طریق محتوای ناخالصی را کاهش می دهد.

الزامات یکنواختی

یکنواختی ریزساختار شمش ها به قوام دمای استخر ذوب بستگی دارد ، دامنه نوسان 5 درجه یک آستانه مهم برای اطمینان از ترکیب یکنواخت و کاهش تفکیک است.

01. محدودیت های کنترل دمای سنتی: عدم کفایت اندازه گیری دمای تک نقطه ای

در فرآیندهای ذوب اولیه تیتانیوم ، از ترموکوپل های تک نقطه ای به طور معمول برای اندازه گیری دما استفاده می شد ، جایی که ترموکوپل ها در یک مکان خاص در استخر یا کوره برای نظارت بر دما قرار گرفتند. با این حال ، این روش کاستی های آشکاری دارد:

(1) خطاهای بزرگ محلی

درجه حرارت در مناطق مختلف استخر ذوب ممکن است به طور قابل توجهی متفاوت باشد ، و یک نقطه داده واحد نمی تواند وضعیت کلی را نشان دهد.

(2) پاسخ پویا آهسته

ترموکوپل های سنتی زمان پاسخگویی طولانی دارند و سازگاری با نوسانات سریع دما در فرآیند ذوب را دشوار می کند.

(3) مستعد ابتلا به تداخل

عواملی مانند سایش الکترود و تداخل میدان الکترومغناطیسی همه می توانند منجر به انحراف اندازه گیری شوند.

بنابراین ، شرکت های ذوب تیتانیوم مدرن به طور کلی به سیستم های نظارت بر دمای چند مرحله ای با محوریت ماتریس های ترموکوپل ارتقا یافته اند تا به کنترل دقیق تر پویا برسند.

01. محدودیت های کنترل دمای سنتی: عدم کفایت اندازه گیری دمای تک نقطه ای

در فرآیندهای ذوب اولیه تیتانیوم ، از ترموکوپل های تک نقطه ای به طور معمول برای اندازه گیری دما استفاده می شد ، جایی که ترموکوپل ها در یک مکان خاص در استخر یا کوره برای نظارت بر دما قرار گرفتند. با این حال ، این روش کاستی های آشکاری دارد:

(1) خطاهای بزرگ محلی

درجه حرارت در مناطق مختلف استخر ذوب ممکن است به طور قابل توجهی متفاوت باشد ، و یک نقطه داده واحد نمی تواند وضعیت کلی را نشان دهد.

(2) پاسخ پویا آهسته

ترموکوپل های سنتی زمان پاسخگویی طولانی دارند و سازگاری با نوسانات سریع دما در فرآیند ذوب را دشوار می کند.

(3) مستعد ابتلا به تداخل

عواملی مانند سایش الکترود و تداخل میدان الکترومغناطیسی همه می توانند منجر به انحراف اندازه گیری شوند.

بنابراین ، شرکت های ذوب تیتانیوم مدرن به طور کلی به سیستم های نظارت بر دمای چند مرحله ای با محوریت ماتریس های ترموکوپل ارتقا یافته اند تا به کنترل دقیق تر پویا برسند.

02. سیستم نظارت بر دما چند مرحله ای: چگونه می توان به دقت 5 درجه دست یافت؟

ماتریس ترموکوپل: ضبط میدان دما از همه جهات

کوره های ذوب مدرن به جای تکیه بر یک نقطه اندازه گیری واحد ، از یک آرایه توزیع شده از ترموکوپل ها استفاده می کنند ، به طور معمول از جمله:

ترموکوپل کوره (نظارت بر دمای محیط)

ترموکوپل سطح استخر ذوب (نوع مادون قرمز یا تماس)

ترموکوپل در داخل استخر مذاب (ترموکوپل زرهی درجه حرارت بالا)

نقطه اندازه گیری دمای تبلور (نظارت بر فرآیند جامد سازی)

این ترموکوپل ها در یک شبکه که کل ناحیه ذوب را پوشش می دهد ، چیده شده و نقشه حرارتی میدان دما را در زمان واقعی ایجاد می کنند و اطمینان حاصل می کنند که نوسانات غیر طبیعی در هر مکان می تواند به سرعت شناسایی شود.



بازخورد پویا و کنترل PID

داده های جمع آوری شده توسط ترموکوپل ها در زمان واقعی به PLC (کنترل کننده منطق قابل برنامه ریزی) منتقل می شوند و به صورت پویا پارامترهایی مانند قدرت گرمایش و سرعت خنک کننده را از طریق الگوریتم های PID (متناسب-انتگرال) تنظیم می کنند. به عنوان مثال:

هنگامی که درجه حرارت در یک منطقه خاص بسیار زیاد باشد ، سیستم به طور خودکار قدرت گرمایش القایی را در آن مکان کاهش می دهد یا جریان خنک کننده هوا را افزایش می دهد.

هنگامی که دمای کلی استخر ذوب به حد بالایی تنظیم می شود ، سیستم از قبل انرژی ورودی را از قبل کاهش می دهد تا از بیش از حد جلوگیری شود.



کالیبراسیون اضافی و تصحیح خطا

به منظور اطمینان از قابلیت اطمینان داده ها ، سیستم معمولاً یک طرح اضافی را با دو ترموکوپل اتخاذ می کند ، یعنی دو ترموکوپل در همان نقطه اندازه گیری قرار می گیرند و داده های غیر طبیعی با بررسی متقابل رد می شوند. علاوه بر این ، ترکیب سیاه پوست

03. مورد: ذوب عمل کنترل دما از یک شرکت خاص

با استفاده از یک شرکت تولیدی آلیاژ درجه یک حمل و نقل هوایی به عنوان نمونه ، فرآیند کنترل دما کارگاه ذوب آن به شرح زیر است:

(1) مرحله گرم کردن

دمای کوره به طور مساوی تا 800 درجه افزایش می یابد و از گرمایش یکنواخت مواد تیتانیوم و جلوگیری از گرمای بیش از حد محلی اطمینان می یابد.

(2) مرحله ذوب

با استفاده از 6 ترموکوپل استخر ذوب+ 3 دماسنج مادون قرمز ، قدرت سیم پیچ القایی در زمان واقعی تنظیم می شود تا دمای ذوب در 5 ± 1660 درجه تثبیت شود.

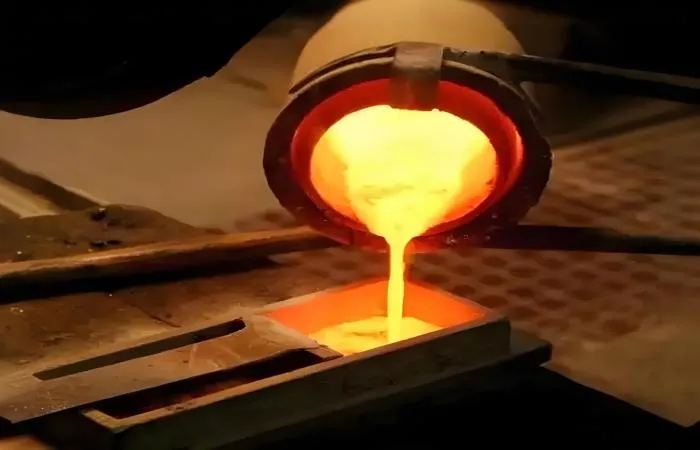

(3) مرحله ریخته گری

نقطه اندازه گیری دمای قالب ، دمای جلوی جامد سازی را کنترل می کند تا اطمینان حاصل شود که میزان خنک کننده از منحنی هدف برخوردار است.

از طریق این سیستم ، شرکت با موفقیت نرخ تفکیک مؤلفه شمش را به کاهش داد<1% and increased the ultrasonic defect detection pass rate to 99.3%.

04. روند آینده: کنترل دمای هوشمند

با محبوبیت فناوری صنعت 4.0 ، کنترل دما ذوب تیتانیوم در آینده باهوش تر می شود:

پیش بینی و کنترل هوش مصنوعی: بر اساس الگوریتم های یادگیری ماشین ، روند تغییر دما را از قبل پیش بینی می کند و به طور خودکار پارامترهای فرآیند را تنظیم می کند.

شبیه سازی دوقلوی دیجیتال: برای بهینه سازی طرح ترموکوپل و استراتژی کنترل دما ، شرایط مختلف کار را در یک کوره ذوب مجازی شبیه سازی کنید.

شبکه سنسور بی سیم: برای کاهش تداخل سیم کشی و بهبود انعطاف پذیری نظارت از سنسورهای درجه حرارت بی سیم استفاده کنید.
