چگونه کیفیت نوار تیتانیوم Gr4 را آزمایش کنیم؟

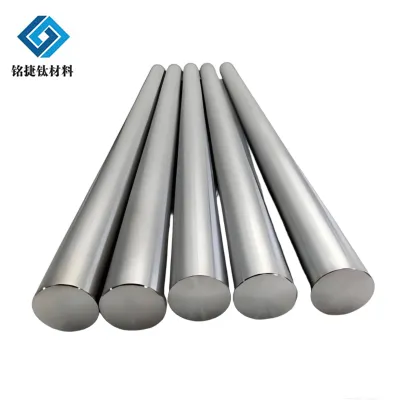

به عنوان تامین کننده میله های تیتانیوم Gr4، اطمینان از کیفیت محصولات ما از اهمیت بالایی برخوردار است. میله های تیتانیوم Gr4 به دلیل مقاومت در برابر خوردگی عالی، استحکام بالا و زیست سازگاری خوب به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرند. در این وبلاگ چند روش موثر در مورد چگونگی تست کیفیت میله های تیتانیوم Gr4 به اشتراک می گذارم.

تجزیه و تحلیل ترکیب شیمیایی

ترکیب شیمیایی میله‌های تیتانیوم Gr4 نقش مهمی در تعیین خواص آنها دارد. تیتانیوم درجه 4 یک تیتانیوم بدون آلیاژ است، اما همچنان حاوی مقادیر کمی از عناصر دیگر مانند آهن، اکسیژن، کربن، نیتروژن و هیدروژن است. این عناصر می توانند به طور قابل توجهی بر خواص مکانیکی و مقاوم در برابر خوردگی میله ها تأثیر بگذارند.

آنالیز طیف سنجی

تجزیه و تحلیل طیف سنجی یک روش رایج برای تعیین ترکیب شیمیایی میله های تیتانیوم است. یکی از پرکاربردترین تکنیک‌ها، طیف‌سنجی انتشار نوری (OES) است. در OES از یک جرقه یا قوس پرانرژی برای تبخیر مقدار کمی از سطح نمونه استفاده می شود. اتم‌های تبخیر شده به سطوح انرژی بالاتر برانگیخته می‌شوند و پس از بازگشت به حالت پایه، نور ساطع می‌کنند. نور ساطع شده برای تعیین طول موج ها، که مشخصه عناصر مختلف است، تجزیه و تحلیل می شود. با اندازه گیری شدت نور در این طول موج ها می توان غلظت هر عنصر در نمونه را به دقت تعیین کرد.

روش دیگر طیف سنجی فلورسانس اشعه ایکس (XRF) است. XRF با تابش نمونه با اشعه ایکس کار می کند. اشعه ایکس باعث می شود که اتم های موجود در نمونه اشعه ایکس ثانویه ساطع کنند که به آن اشعه ایکس فلورسنت معروف است. انرژی این اشعه ایکس فلورسنت مشخصه عناصر موجود در نمونه است. با اندازه گیری انرژی و شدت اشعه ایکس فلورسنت می توان ترکیب عنصری نمونه را تعیین کرد. XRF یک روش تست غیر مخرب است، به این معنی که نمونه می تواند پس از آزمایش مجددا استفاده شود.

تجزیه و تحلیل شیمیایی مرطوب

آنالیز شیمیایی مرطوب یک روش سنتی برای تعیین ترکیب شیمیایی فلزات است. این شامل حل کردن نمونه ای از نوار تیتانیوم در محلول اسیدی مناسب و سپس استفاده از واکنش های شیمیایی مختلف برای تعیین غلظت عناصر مختلف است. برای مثال، میزان آهن را می توان با تیتراسیون با محلول استاندارد یک عامل کاهنده تعیین کرد. تجزیه و تحلیل شیمیایی مرطوب بسیار دقیق است، اما زمان بر است و به تکنسین های ماهر نیاز دارد.

تست خواص مکانیکی

خواص مکانیکی میله‌های تیتانیوم Gr4 مانند استحکام کششی، استحکام تسلیم، ازدیاد طول و سختی، شاخص‌های مهم کیفیت آن‌ها هستند. این ویژگی ها توانایی میله را برای تحمل انواع بارها و تنش ها در کاربردهای مختلف تعیین می کند.

تست کشش

تست کشش یکی از مهم ترین آزمایش های خواص مکانیکی برای میله های تیتانیوم است. در آزمایش کشش، یک نمونه آزمایش از نوار تیتانیوم طبق استانداردهای مربوطه تهیه می شود. سپس نمونه در دستگاه تست کشش قرار داده می شود و نیروی کششی به تدریج افزایش می یابد تا نمونه بشکند. در طول آزمایش، بار و ازدیاد طول نمونه اندازه گیری می شود.

استحکام کششی حداکثر تنشی است که نمونه قبل از شکستن می تواند تحمل کند. استحکام تسلیم تنشی است که در آن نمونه شروع به تغییر شکل پلاستیکی می کند. ازدیاد طول، درصد افزایش طول نمونه پس از شکستن است. این مقادیر با الزامات مشخص شده برای میله های تیتانیوم Gr4 مقایسه می شوند تا اطمینان حاصل شود که میله با استانداردهای کیفیت مطابقت دارد.

تست سختی

تست سختی یکی دیگر از تست های مهم خواص مکانیکی است. سختی معیاری برای سنجش مقاومت ماده در برابر فرورفتگی یا خراش است. روش های مختلفی برای تست سختی وجود دارد، از جمله تست سختی برینل، تست سختی راکول و تست سختی ویکرز.

در آزمایش سختی برینل، یک توپ سخت فولادی یا کاربید تنگستن در سطح میله تیتانیوم تحت یک بار مشخص برای مدت زمان معینی فشرده می شود. قطر فرورفتگی باقی مانده روی سطح اندازه گیری می شود و عدد سختی برینل بر اساس بار و قطر فرورفتگی محاسبه می شود.

تست سختی راکول از یک مخروط الماس یا یک فرورفتگی توپ فولادی سخت شده استفاده می کند. فرورفتگی تحت یک بار جزئی به سطح میله فشار داده می شود و سپس یک بار عمده اعمال می شود. تفاوت در عمق فرورفتگی بین بارهای جزئی و اصلی اندازه گیری می شود و عدد سختی راکول تعیین می شود.

تست سختی ویکرز از یک فرورفتگی هرم الماس بر پایه مربع استفاده می کند. بار بر روی دندانه وارد می شود و طول مورب فرورفتگی باقی مانده روی سطح اندازه گیری می شود. عدد سختی ویکرز بر اساس بار و طول مورب تورفتگی محاسبه می شود.

بررسی ریزساختاری

ریزساختار میله های تیتانیوم Gr4 می تواند تأثیر قابل توجهی بر خواص مکانیکی و مقاوم در برابر خوردگی آنها داشته باشد. بررسی ریزساختاری شامل تهیه یک مقطع صیقلی و حکاکی شده از نوار تیتانیوم و سپس مشاهده آن در زیر میکروسکوپ است.

آماده سازی نمونه

برای تهیه نمونه برای بررسی ریزساختاری، یک قطعه کوچک از نوار تیتانیوم بریده می شود. سپس نمونه در یک ماده نصب مناسب مانند رزین اپوکسی نصب می شود تا در مراحل بعدی پرداخت و حکاکی پشتیبانی شود. نمونه سوار شده با استفاده از یک سری کاغذهای ساینده و ترکیبات پولیش صیقل داده می شود تا سطحی صاف و صاف به دست آید.

حکاکی کردن

پس از پرداخت، نمونه با اچانت مناسب اچ می شود. اچانت با فازها و دانه های مختلف در ریزساختار تیتانیوم واکنش نشان می دهد و آنها را در زیر میکروسکوپ قابل مشاهده می کند. برای تیتانیوم، اچانت معمولی مخلوطی از اسید هیدروفلوئوریک، اسید نیتریک و آب است.

مشاهده میکروسکوپی

نمونه اچ شده در زیر میکروسکوپ نوری یا میکروسکوپ الکترونی مشاهده می شود. میکروسکوپ نوری می تواند بزرگنمایی تا حدود 1000 برابر را ارائه دهد که برای مشاهده ریزساختار کلی میله تیتانیوم مانند اندازه و شکل دانه و وجود هرگونه ضایعات یا نقص کافی است.

یک میکروسکوپ الکترونی مانند میکروسکوپ الکترونی روبشی (SEM) یا میکروسکوپ الکترونی عبوری (TEM) می‌تواند بزرگنمایی و وضوح بسیار بالاتری ارائه دهد. از SEM می توان برای مشاهده مورفولوژی سطح نمونه استفاده کرد، در حالی که از TEM می توان برای مطالعه ساختار داخلی دانه ها و توزیع فازهای مختلف در مقیاس بسیار ظریف استفاده کرد.

تست مقاومت در برابر خوردگی

میله های تیتانیوم Gr4 به دلیل مقاومت در برابر خوردگی عالی خود شناخته می شوند که برای بسیاری از کاربردها به ویژه در صنایع شیمیایی و پزشکی ضروری است. روش های مختلفی برای آزمایش مقاومت به خوردگی میله های تیتانیوم وجود دارد.

آزمایش اسپری نمک

آزمایش پاشش نمک یک روش رایج برای ارزیابی مقاومت به خوردگی فلزات است. در این آزمایش، نمونه‌های نوار تیتانیوم در یک محفظه اسپری نمک قرار می‌گیرند، جایی که در معرض غبار ریز محلول نمک، معمولاً محلول کلرید سدیم 5 درصد قرار می‌گیرند. نمونه ها به طور مداوم برای یک دوره زمانی مشخص، معمولاً از چند ساعت تا چند روز اسپری می شوند. پس از آزمایش، نمونه ها از محفظه خارج می شوند و از نظر علائم خوردگی مانند زنگ زدگی یا سوراخ شدن بررسی می شوند. درجه خوردگی بر اساس مساحت و عمق نواحی خورده شده ارزیابی می شود.

تست غوطه وری

آزمایش غوطه وری شامل غوطه ور شدن نمونه های نوار تیتانیوم در محلول خورنده برای مدت زمان معینی است. راه حل را می توان بر اساس محیط برنامه خاص انتخاب کرد. به عنوان مثال، در صنایع شیمیایی، نمونه ها ممکن است در محلول های اسیدی یا قلیایی غوطه ور شوند. نمونه ها به صورت دوره ای از محلول خارج می شوند، تمیز می شوند و وزن می شوند تا کاهش وزن ناشی از خوردگی مشخص شود. نرخ خوردگی بر اساس کاهش وزن، مساحت سطح نمونه و زمان غوطه وری محاسبه می شود.

تست اولتراسونیک

تست اولتراسونیک یک روش تست غیر مخرب است که برای تشخیص عیوب داخلی در میله‌های تیتانیوم Gr4 مانند ترک‌ها، تخلخل و آخال‌ها استفاده می‌شود. در آزمایش اولتراسونیک، امواج صوتی با فرکانس بالا با استفاده از یک مبدل به نوار تیتانیوم منتقل می‌شوند. هنگامی که امواج صوتی با نقصی در نوار مواجه می شوند، بخشی از انرژی صوتی به مبدل منعکس می شود. امواج منعکس شده برای تعیین مکان، اندازه و ماهیت نقص شناسایی و تجزیه و تحلیل می شوند.

آزمایش جریان گردابی

آزمایش جریان گردابی یکی دیگر از روش های آزمایش غیر مخرب است. این بر اساس اصل القای الکترومغناطیسی است. جریان متناوب از یک سیم پیچ عبور می کند که یک میدان مغناطیسی متناوب ایجاد می کند. هنگامی که سیم پیچ در نزدیکی سطح میله تیتانیوم قرار می گیرد، جریان های گردابی در میله القا می شود. در صورت وجود نقص در میله مانند ترک یا تغییر در هدایت الکتریکی مواد، جریان های گردابی مختل می شوند. تغییر در جریان های گردابی با اندازه گیری امپدانس سیم پیچ تشخیص داده می شود که می توان از آن برای شناسایی وجود و محل نقص استفاده کرد.

در نتیجه، آزمایش کیفیت میله‌های تیتانیوم Gr4 یک فرآیند جامع است که شامل چندین روش است. با انجام این آزمایش‌ها، می‌توانیم اطمینان حاصل کنیم که میله‌های تیتانیوم Gr4 ما استانداردهای با کیفیت مورد نیاز مشتریان را برآورده می‌کنند. اگر به ما علاقه مند هستیدنوار تیتانیوم پزشکی Gr4،میله تیتانیوم Gr5 ASTM B348یانوار تیتانیوم Gr3لطفا برای بحث بیشتر و مذاکره در مورد خرید با ما تماس بگیرید.

مراجع

• کتاب راهنمای ASM جلد 9: متالوگرافی و ریزساختارها.
• استانداردهای ASTM برای تیتانیوم و آلیاژهای تیتانیوم.
• Callister، WD، & Rethwisch، DG (2017). علم و مهندسی مواد: مقدمه. وایلی.
